3 Инструменты измерения

Инструменты измерения предоставляют несколько типов измерительных инструментов для измерения расстояния и азимута (R&B). Выберите иконку Инструменты измерения из окна меню, чтобы открыть панель инструментов Инструментов измерения. Панель инструментов включает круг R&B, динамическую линию R&B, линию R&B и радарную сетку (Bullseye).

Линия R&B

Инструмент Линия R&B вычисляет расстояние между двумя местоположениями на карте, расстояние между объектом на карте и другой точкой на карте, или расстояние между точкой на карте и собственным маркером. Выберите иконку Линия R&B на панели инструментов, чтобы включить (станет жёлтой) или выключить (станет белой). Когда иконка жёлтая, коснитесь точки, от которой нужно измерить, или выполните длительное нажатие на любой маркер или объект на карте, чтобы измерить от собственного маркера до этого маркера. После выбора первой точки или объекта коснитесь другой точки или объекта, от которого нужно измерить. После установки конечных точек эта линия становится стационарной.

Динамическая линия R&B

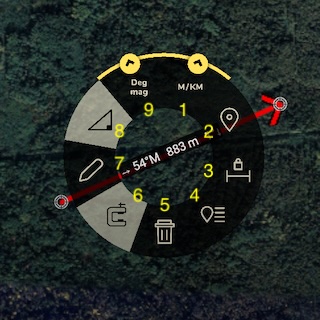

Выберите иконку Динамическая линия R&B, чтобы начать создание временной линии измерения, которую можно перемещать и которая исчезнет после выключения пункта меню. Коснитесь один раз, чтобы разместить конечную точку, затем снова для второй конечной точки. Эта линия R&B остается разблокированной. Коснитесь и перетащите конечную точку, чтобы переместить ее. Когда желаемое местоположение установлено, выберите центр линии и используйте кнопку Закрепить (2) в круговом меню, чтобы закрепить положение линии R&B. Это создаст новую линию R&B, которая останется после выключения Динамической линии R&B.

  1. Поменять единицы измерения расстояния
  2. Закрепить (создаст Линию R&B в позиции текущей динамической линии)
  3. Зафиксировать длину (при перетаскивании любого конца линии будет меняться только угол)
  4. Показать детали
  5. Удалить
  6. Переключение прижатия к поверхности
  7. Редактировать
  8. Переключение отображения угла возвышения
  9. Поменять единицы измерения угла

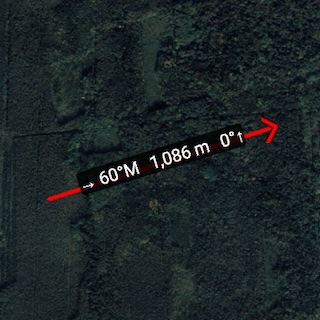

Закрепленная линия R&B покажет азимут, расстояние и угол снижения или подъема между двумя точками. Чтобы переставить точку привязки, выполните длительное нажатие на любом конце линии R&B, затем коснитесь другого местоположения. Линия будет перемещена в новое местоположение с скорректированным расстоянием и азимутом.

  1. Ищейка (Bloodhound)
  2. Создать маркер
  3. Удалить
  4. Ввод полярных координат
  5. Точная настройка позиции

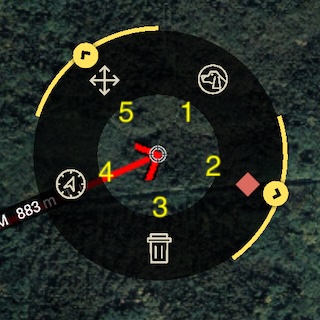

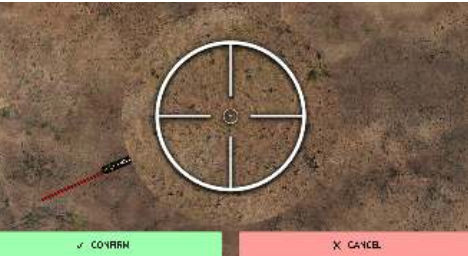

Выберите любой конец линии R&B, чтобы отобразить круговое меню конечной точки линии R&B. Чтобы внести точные корректировки любого конца линии, коснитесь иконки Точная настройка позиции (5) в круговом меню. Появится перекрестия, и увеличенная область карты вокруг него.

Перетащите палец внутри увеличенной области, чтобы точно расположить конец линии R&B, затем выберите CONFIRM, чтобы принять новое положение, или CANCEL, чтобы отменить его. Чтобы удалить линию пеленга, выберите иконку Удалить (3) в круговом меню, и линия будет удалена.

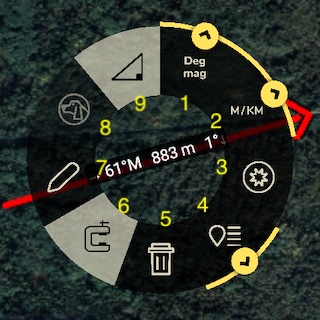

Чтобы получить дополнительные опции для линии R&B, коснитесь вдоль линии, и отобразится круговое меню Линии R&B.

  1. Поменять единицы измерения угла
  2. Поменять единицы измерения расстояния
  3. Custom Threat Rings
  4. Показать детали
  5. Удалить
  6. Переключение прижатия к поверхности
  7. Редактировать
  8. Ищейка (Bloodhound)
  9. Переключение отображения угла возвышения

См. раздел Ищейка (Bloodhound) для получения более подробной информации об опции кругового меню Ищейка (Bloodhound) (8). Выберите круговое меню Поменять единицы измерения угла (1), чтобы отобразить дополнительные опции единиц измерения угла, включая Градусы сетки (измеренные относительно фиксированных линий сетки проекции карты), Тысячные сетки, Градусы магнитные, Тысячные магнитные, Градусы истинные или Тысячные истинные. Выберите круговое меню Поменять единицы измерения расстояния (2), чтобы отобразить дополнительные опции единиц расстояния, включая Морские мили, Метры/Километры или Футы/Мили. Если длина линии R&B больше примерно 30 км, линия будет следовать контуру земли, а не будет прямой линией от одной конечной точки до другой. Чтобы внести изменения в параметры линии, выберите иконку Показать детали (4) в круговом меню.

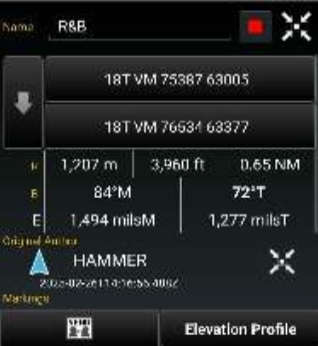

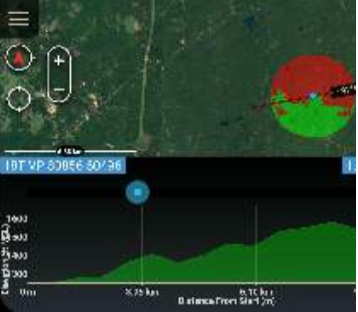

Опция Профиль высоты (Elevation Profile) в нижней части карточки Детали отображает профиль высоты для выбранной линии R&B в нижней части карты при выборе. Профиль высоты предоставляет информацию о Максимальной высоте, Минимальной высоте, Наборе и Потере высоты. Установив флажок Показать зону видимости, будет показана зона видимости вдоль линии. Перемещайте синюю точку влево или вправо, чтобы продвигать зону видимости вдоль линии. Линию R&B можно отправить или транслировать другим пользователям из подменю Показать детали или из карточки Детали.

Настройки инструмента Дальность и пеленг можно настроить в Settings -> Display Preferences -> Basic Display Settings -> Unit Display Format Preferences.

Инструмент круга R&B

Инструмент Круг R&B использует одину или несколько концентрических окружностей вокруг точки на карте. Выберите иконку Круг R&B на панели инструментов, чтобы включить (жёлтая иконка) или выключить (белая иконка) инструмент Круг R&B. Когда инструмент включен, выберите желаемое местоположение на карте для центра круга. Если собственный маркер или маркер выбран в качестве центра или радиуса круга, центр или радиус круга будет меняться при перестановке или перемещении маркера.

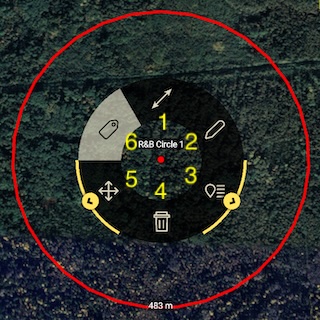

Чтобы внести дальнейшие корректировки параметров круга, коснитесь центра круга, чтобы отобразить круговое меню.

Выберите иконку Показать детали (3) в круговом меню, чтобы изменить местоположение центра круга, радиус, единицу измерения, количество колец и примечания. После внесения корректировок круги будут перерисованы в соответствии с указаниями. Круг R&B можно отправить другим пользователям.

Инструмент радарная сетка

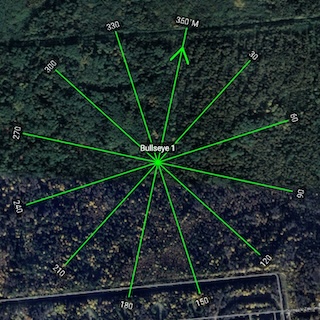

Инструмент Радарная сетка - это дополнительная опция Дальности и пеленга, которая дает больше информации, чем стандартная линия R&B или круг R&B. Радарная сетка предоставляет круговую сетку с линиями через каждые 30 градусов. Углы можно изменить, чтобы они отсчитывались либо к центральной точке (тогда радарная сетка будет красной), либо от центральной точки (тогда радарная сетка будет зелёной).

Также можно добавить кольцевые кольца дальности. Радарную сетку можно отправить другим пользователям, выбрав Send в окне Детали.

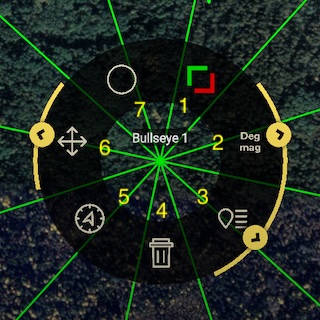

  1. Поменять направление отсчета углов (к центру или от центра)
  2. Поменять единицы измерения углов
  3. Показать детали
  4. Удалить
  5. Ввод полярных координат
  6. Точная настройка позиции центра
  7. Переключатель отображения концентрических окружностей
